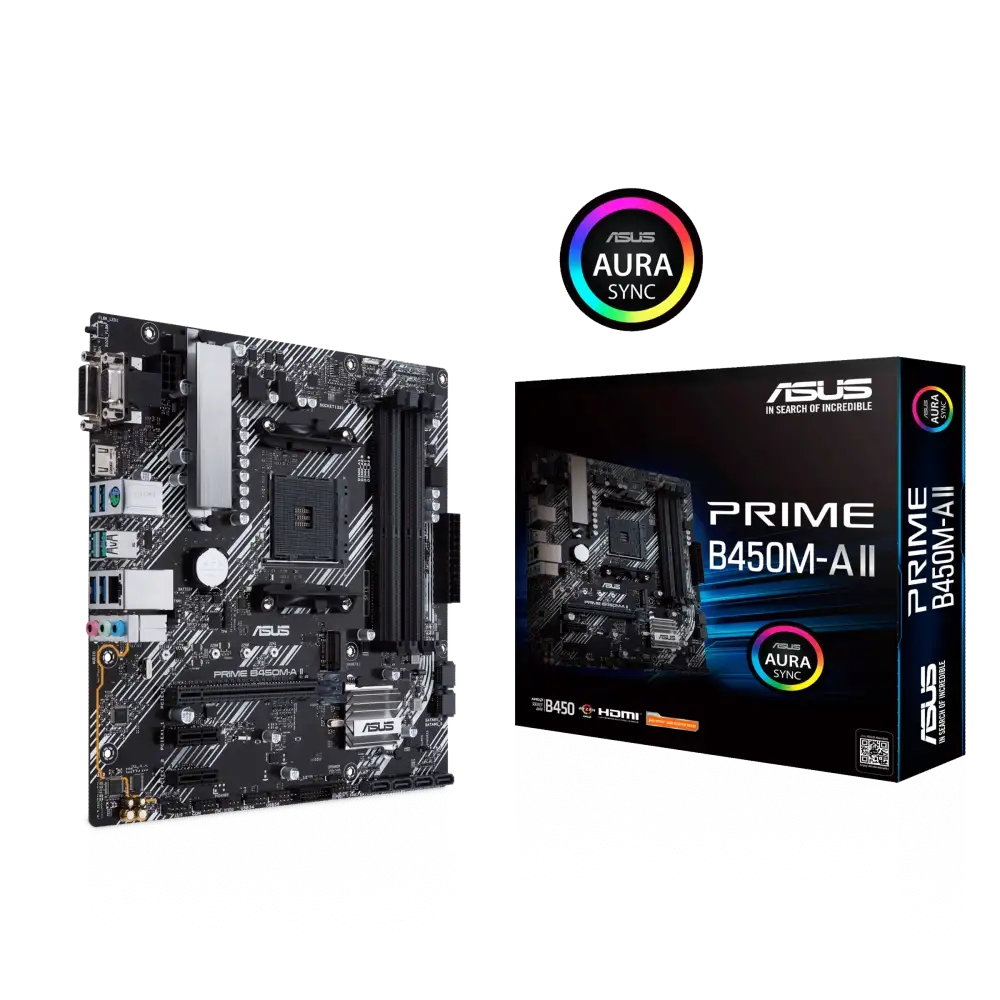

لوحة ام ASUS PRIME B450M-A II AMD Ryzen AM4 micro ATX

الدعم والمعالج والشريحة

المقبس والشريحة

• مقبس: AMD AM4.
• الشريحة: AMD B450.
• دعم معالجات: تشتمل القائمة المدعومة على عائلات Ryzen من الجيل الأول حتى الجيل الخامس (بما في ذلك سلسلة 5000 و5000 G و4000 G و3rd/2nd/1st Gen Ryzen)، وكذلك معالجات Athlon مع Radeon Vega، مع ملاحظة التحقق من قائمة المعالجات المدعومة لدى ASUS قبل التركيب.

ملاحظات توافقية

• بعض الميزات (مثل طرق تخصيص تردد الذاكرة أو دعم الرسوميات المدمجة) تعتمد على نوع المعالج المركَّب.
• دعم Windows 7 يتطلب معالجات من أجيال أقدم محددة (مذكور في المواصفات).

الذاكرة (RAM)

الخصائص والدعم

• فتحات: 4 × DIMM.
• السعة القصوى: حتى 128 جيجابايت.
• الترددات المدعومة (تحت ظروف OC): DDR4 4400(O.C)/4000(O.C)/3866(O.C)/…/2133 MHz — التردد الفعلي المدعوم يتوقف على نوع المعالج المستخدم.
• هندسة القناة: Dual Channel.
• دعم ملفات Intel/AMD المتوافقة مع XMP/ملفات التردد الخاصة (راجع قائمة QVL للذاكرة).

التوسعة والرسوميات

فتحات PCIe

• فتحة واحدة رئيسية: PCIe 3.0 x16 مع تصميم SafeSlot Core (مخصصة لبطاقة الرسوم).
• فتحات إضافية: فتحات PCIe x1 (عددها يعتمد على طراز اللوحة؛ توجد فتحات x1 للبطاقات الصغيرة).
• ملاحظة: أوضاع تشغيل بعض الفتحات قد تختلف حسب نوع المعالج؛ تحقق من تصنيف القنوات في دليل اللوحة عند التخطيط لتوزيع البطاقة.

التخزين

M.2 وSATA

• 1 × فتحة M.2 Socket 3 (Key M) تدعم أطوال 2242/2260/2280/22110 وتعمل في أوضاع PCIe 3.0 x4 أو SATA (سرعة حتى 32 Gbps نظرياً عبر PCIe 3.0 x4).
• منافذ SATA: إجمالي يصل إلى 6 × SATA 6Gb/s (توزيع منافذ قد يختلف بناءً على إعدادات المعالج/الشريحة).
• ملاحظة مهمة: فتحة M.2 تشارك عرض الحزمة مع منافذ SATA6G_5/6 — تركيب جهاز M.2 في وضع SATA قد يؤدي إلى تعطيل بعض منافذ SATA المحددة؛ راجع توضيح اللوحة قبل التوصيل.

الصوت

واجهة ومزايا الصوت

• كوديك صوت: Realtek ALC887/ALC897 (7.1-Channel HD Audio Codec).
• ميزات صوتية: درع صوتي (Audio Shielding)، طبقات PCB مخصصة للقنوات اليسرى واليمنى لتقليل التداخل، مكثفات صوتية عالية الجودة، تصميم مضيء LED لخاصية التمييز.
• دعم التشغيل: حتى 24-Bit/192 kHz (يتطلب صندوق حاسوب يدعم واجهة HD أمامية للحصول على إخراج 7.1 كامل).

الشبكات والاتصال

الشبكة السلكية والواجهات

• LAN: Realtek RTL8111H (1 Gb Ethernet) مع تقنية ASUS LANGuard لتحسين الثبات وحماية التفريغ الكهربي.
• مخارج العرض: HDMI وDVI-D وD-Sub (VGA) لاستخدام الرسوميات المدمجة في وحدات APU إن توفرت.
• منافذ USB خلفية وأمامية: بنية واسعة تشمل USB 3.2 Gen2 Type-A (2 منافذ خلفية)، USB 3.2 Gen1، وUSB 2.0 كما ذُكر في المواصفات التفصيلية.

التبريد وإدارة المراوح

المشتتات والتحكم

• مشتت VRM وPCH لتحسين تبديد الحرارة.
• دعم Fan Xpert 2+ للتحكم في منحنيات المراوح وبرمجة استجابات الحرارة.
• رؤوس مراوح داخلية: رؤوس مروحة CPU وChassis متعددة (قابلة للربط عبر رؤوس 4-pin) لدعم تبريد متوازن تحت الأحمال.

الحماية والميزات المادية

ASUS 5X Protection III وQ-Design

• 5X Protection III يشمل: DIGI+ VRM للتحكم الدقيق بالطاقة، LANGuard لشبكة أكثر موثوقية، حماية من زيادة الجهد، SafeSlot Core لتعزيز فتحة PCIe، ومنافذ خلفية من الستينلس ستيل لمتانة أطول.
• مزايا Q-Design لتسهيل التركيب مثل Q-DIMM وQ-SLOT وسهولة التعامل مع ذواكر وشرائح التوسعة.

البرمجيات وواجهة الـ BIOS

الأدوات المضمنة

• برمجيات ASUS: Armoury Crate (مع Aura Creator وAURA Sync)، AI Suite 3 (DIGI+ VRM، EPU، Fan Xpert 2+)، أدوات مثل EZ Update، ASUS CPU-Z، وغيرها من الأدوات المفيدة.
• BIOS: UEFI AMI BIOS بسعة 256 Mb، يدعم EZ Mode وميزات ASUS EZ DIY مثل CrashFree BIOS 3 وEZ Flash 3.
• ملاحظة: تحديث BIOS قد يكون مطلوبًا لدعم بعض معالجات أو لتحسين التوافق مع وحدات الذاكرة الأحدث.

اللوحة الخلفية والمنافذ الداخلية

المنافذ الخلفية (I/O)

• 2 × USB 3.2 Gen2 (Type-A)
• 4 × USB 3.2 Gen1 (Type-A)
• 4 × USB 2.0 (طُرح أيضاً وجود منافذ USB أمامية)
• 1 × PS/2 Combo Port
• 1 × DVI-D, 1 × D-Sub (VGA), 1 × HDMI
• 1 × LAN (RJ-45)
• 3 × Audio jacks
• 1 × BIOS FlashBack™ button

الموصلات الداخلية

• Headers: USB 3.2 Gen1 header، USB 2.0 headers، RGB header، CPU Fan وChassis Fan connectors، M.2 socket، SATA connectors (حتى 6 منافذ)، Clear CMOS، COM header، S/PDIF out، Speaker header، SPI TPM header، System Panel header.
• مزود الطاقة: 1 × 24-pin EATX، 1 × 8-pin ATX 12V.

الملحقات والخواص الإضافية

الملحقات المرفقة

• 2 × كابلات SATA 6Gb/s (في بعض مجموعات العلبة قد تُرفق 2 كابل أو أكثر حسب المنطقة)، I/O Shield، مجموعة مسامير M.2، قرص دعم/دليل المستخدم.

مزايا إضافية

• زر BIOS FlashBack™ لتحديث BIOS دون تركيب CPU أو ذاكرة.
• دعم Aura Sync عبر رأس RGB لتزامن إضاءة الشرائط مع النظام.

جدول المواصفات المفصل

ملاحظات وتوصيات عملية

1. تأكد من تحديث BIOS إلى الإصدار الأحدث قبل تركيب بعض معالجات الجيل الأحدث أو قبل استخدام مجموعات ذاكرة بترددات مرتفعة.
2. خطط لتوصيلات التخزين بعناية بسبب مشاركة عرض الحزمة بين فتحة M.2 وبعض منافذ SATA؛ إذا استخدمت محرك M.2 في وضع SATA ستتعطل منافذ SATA محددة.
3. استعمل مشتت VRM وتهوية جيدة داخل الصندوق إذا كنت تنوي حمل أحمال طويلة أو كسر سرعة للمعالج.
4. للاستفادة القصوى من الميزات الصوتية، استخدم صندوق به موصلات HD-audio أمامية إذا رغبت في إخراج 7.1.
5. اللوحة مناسبة لبناء جهاز متوازن بسعر معقول مع إمكانية ترقية مستقبلية رغم أن شريحة B450 قد لا توفر بعض مزايا الشرائح الأحدث (مثل PCIe 4.0 الرسمي على كامل القنوات).
