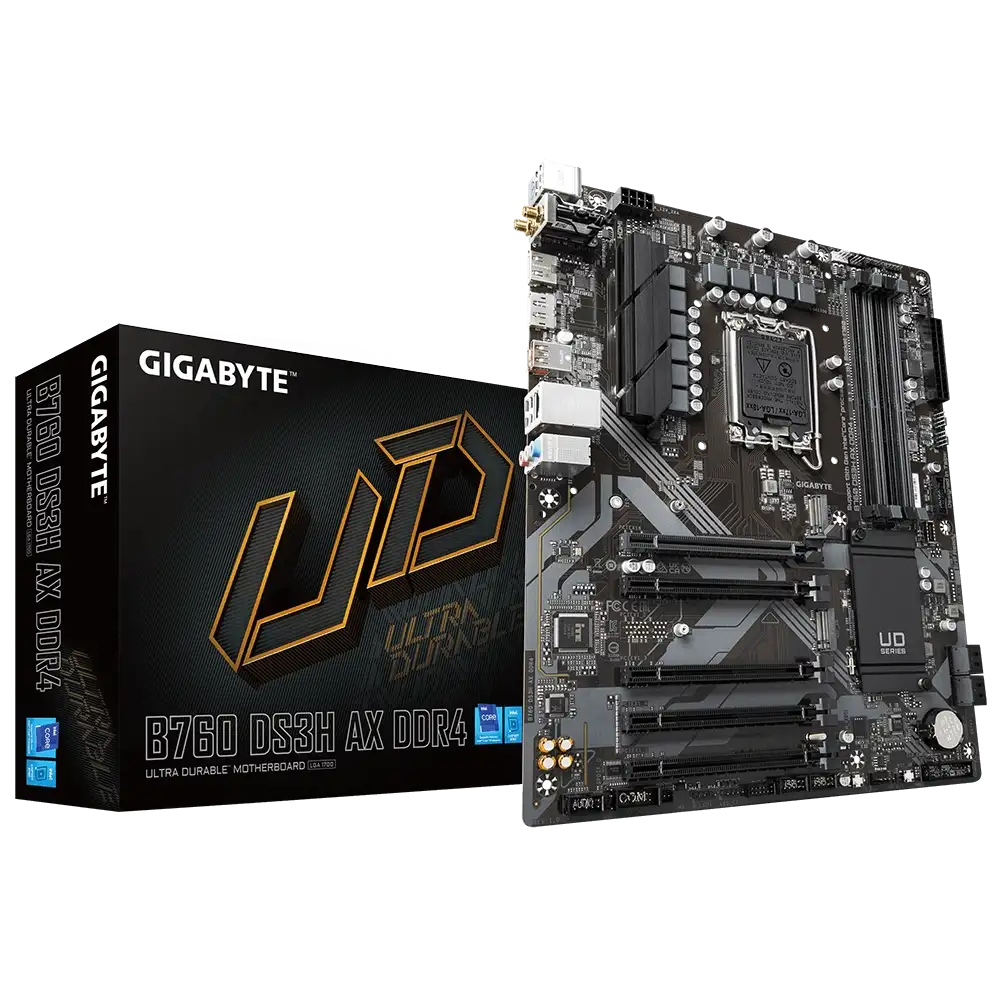

لوحة أم مذربورد Gigabyte B760 DS3H AX DDR4 Intel

تُقدم اللوحة دعمًا لأحدث معالجات Intel® Core™ من الجيل 14/13/12، وتصميم طاقة قويًا، وخيارات تخزين سريعة، بالإضافة إلى ميزات اتصال شبكي لاسلكي متقدم (Wi-Fi 6E) واتصال سلكي مستقر (Gigabit Ethernet). هذه الميزات تجعلها مناسبة لمجموعة واسعة من الاستخدامات، بما في ذلك الألعاب والعمل اليومي والمهام المتعددة.

الميزات الرئيسية للوحة Gigabyte B760 DS3H AX DDR4

دعنا نلقي نظرة فاحصة على أبرز الميزات التي تُقدمها هذه اللوحة الأم:

• دعم المعالجات الحديثة: تتوافق اللوحة مع مقبس LGA1700 وتدعم أحدث أجيال معالجات Intel® Core™ (الجيل 14، 13، 12)، بالإضافة إلى معالجات Pentium® Gold و Celeron®. هذا يضمن للمستخدمين إمكانية استخدام أحدث التقنيات من إنتل.
• تصميم طاقة لا مثيل له (VRM): تتميز اللوحة بحل طاقة رقمي هجين Hybrid 8+2+1 Phases Digital VRM Solution. هذا التصميم يضمن توفيرًا مستقرًا وفعالاً للطاقة لوحدة المعالجة المركزية، مما يعزز الاستقرار الكلي للنظام ويسمح بأداء قوي حتى تحت الأحمال العالية.
• دعم ذاكرة DDR4 ثنائية القناة: تحتوي اللوحة على 4 مقابس DDR DIMM تدعم ذاكرة DDR4 ثنائية القناة، بسعة إجمالية تصل إلى 128 جيجابايت. تدعم اللوحة سرعات ذاكرة عالية جدًا، تصل إلى 5333 ميجابت/ثانية (O.C.)، بالإضافة إلى دعم لملفات تعريف Extreme Memory Profile (XMP)، مما يسمح للمستخدمين بتحقيق أقصى استفادة من أداء ذاكرتهم.
• تخزين من الجيل التالي: تتضمن اللوحة 2 موصلات PCIe 4.0 x4 M.2، والتي توفر سرعات نقل بيانات فائقة لوحدات التخزين الصلبة (SSD)، مما يقلل من أوقات التحميل ويحسن استجابة النظام.
• EZ-Latch: تُسهل هذه الميزة عملية تركيب وإزالة بطاقة الرسوميات بفضل تصميم التحرير السريع في منفذ PCIe 4.0 x16، مما يجعل بناء أو تحديث النظام أمرًا أكثر بساطة.
• شبكات سريعة ومتطورة: تتميز اللوحة بمنفذ Realtek® GbE LAN للاتصال السلكي الموثوق، بالإضافة إلى وحدة اتصال لاسلكي متقدمة تدعم Wi-Fi 6E 802.11ax. يمكن أن تكون هذه الوحدة من نوع AMD Wi-Fi 6E RZ608، أو Intel® Wi-Fi 6E AX210/AX211، أو Realtek® Wi-Fi 6E RTL8852CE، وتدعم نطاقات التردد 2.4/5/6 جيجاهرتز وBluetooth 5.2/5.3، مما يوفر اتصالاً لاسلكيًا فائق السرعة ومستقرًا مع زمن استجابة منخفض.
• اتصال موسع: توفر اللوحة مجموعة واسعة من خيارات الاتصال، بما في ذلك منفذ Rear USB-C® 20Gb/s، الذي يُعد منفذ USB فائق السرعة، ومنافذ DP (DisplayPort) و HDMI لتوصيل الشاشات المتعددة.
• Q-Flash Plus: تُمكنك هذه الميزة من تحديث BIOS اللوحة الأم بسهولة دون الحاجة إلى تثبيت المعالج، الذاكرة، أو بطاقة الرسوميات، مما يُعد مفيدًا للغاية في حال الحاجة إلى تحديث BIOS لدعم معالجات أحدث.

مواصفات المعالج (CPU)

• المقبس: LGA1700
• المعالجات المدعومة: Intel® Core™ من الجيل 14، 13، و12، بالإضافة إلى Pentium® Gold و Celeron®
• مخازن L3: تختلف حسب المعالج

مجموعة الشرائح (Chipset)الذاكرة (Memory)

• النوع: Dual Channel DDR4
• المقابس: 4 x DDR DIMM sockets
• السعة القصوى: 128 جيجابايت (32 جيجابايت لكل DIMM)
• سرعات الذاكرة المدعومة (O.C.): 5333 / 5133 / 5000 / 4933 / 4800 / 4700 / 4600 / 4500 / 4400 / 4300 / 4266 / 4133 / 4000 / 3866 / 3800 / 3733 / 3666 / 3600 / 3466 / 3400 / 3333 / 3300 MT/s
• سرعات الذاكرة المدعومة (غير مكسورة السرعة): 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s
• دعم ECC: Un-buffered DIMM 1Rx8/2Rx8 (تعمل في وضع غير ECC)
• دعم Non-ECC: Un-buffered DIMM 1Rx8/2Rx8/1Rx16
• دعم XMP: Extreme Memory Profile (XMP)

الرسوميات المدمجة (Onboard Graphics)

• معالجات الرسوميات المدمجة: Intel® HD Graphics (حسب دعم المعالج)
• منافذ الفيديو:
  • 1 x HDMI: دقة قصوى 4096×2160@60 Hz (HDMI 2.1, HDCP 2.3)
  • 1 x DisplayPort: دقة قصوى 4096×2304@60 Hz (DisplayPort 1.2, HDCP 2.3)

الصوت (Audio)

• كوديك الصوت: Realtek® Audio CODEC
• جودة الصوت: High Definition Audio
• قنوات الصوت: 2/4/5.1/7.1-channel
• دعم S/PDIF Out: نعم

الشبكة المحلية (LAN)وحدة الاتصال اللاسلكي (Wireless Communication module)

• خيارات الوحدة:
  • AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.0): Wi-Fi a, b, g, n, ac, ax (2.4/5/6 GHz), Bluetooth 5.2, 11ax 80MHz
  • Intel® Wi-Fi 6E AX210 (PCB rev. 1.1): Wi-Fi a, b, g, n, ac, ax (2.4/5/6 GHz), Bluetooth 5.3, 11ax 160MHz
  • Intel® Wi-Fi 6E AX211 (PCB rev. 1.2): Wi-Fi a, b, g, n, ac, ax (2.4/5/6 GHz), Bluetooth 5.3, 11ax 160MHz
  • Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.3): Wi-Fi a, b, g, n, ac, ax (2.4/5/6 GHz), Bluetooth 5.3, 11ax 160MHz

فتحات التوسعة (Expansion Slots)

• المعالج (CPU):
  • 1 x PCI Express x16: تدعم PCIe 4.0 وتعمل بسرعة x16 (PCIEX16) – مخصصة لبطاقات الرسوميات أو أقراص NVMe SSD.
• مجموعة الشرائح (Chipset):
  • 4 x PCI Express x16: تدعم PCIe 3.0 وتعمل بسرعة x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

واجهة التخزين (Storage Interface)

• المعالج (CPU):
  • 1 x M.2 connector (M2A_CPU): تدعم أقراص SSD من نوع 22110/2280 PCIe 4.0 x4/x2.
• مجموعة الشرائح (Chipset):
  • 1 x M.2 connector (M2P_SB): تدعم أقراص SSD من نوع 2280 PCIe 4.0 x4/x2.
  • 4 x SATA 6Gb/s connectors
• دعم RAID: RAID 0, RAID 1, RAID 5, و RAID 10 لأجهزة تخزين SATA.

منافذ USB

• مجموعة الشرائح (Chipset):
  • اللوحة الخلفية:
    • 1 x USB Type-C® port (USB 3.2 Gen 2×2)
    • 1 x USB 3.2 Gen 2 Type-A port (أحمر)
    • 4 x USB 2.0/1.1 ports
  • الرؤوس الداخلية:
    • 1 x USB Type-C® header (USB 3.2 Gen 1)
    • 1 x USB 3.2 Gen 1 header (2 ports)
• مجموعة الشرائح + 2 USB 2.0 Hubs:
  • الرؤوس الداخلية: 4 x USB 2.0/1.1 ports

الموصلات الداخلية (Internal I/O Connectors)

• 1 x 24-pin ATX main power connector
• 1 x 8-pin ATX 12V power connector
• 1 x CPU fan header
• 1 x CPU fan/water cooling pump header
• 3 x system fan headers
• 1 x system fan/water cooling pump header
• 2 x addressable LED strip headers
• 2 x RGB LED strip headers
• 2 x M.2 Socket 3 connectors
• 4 x SATA 6Gb/s connectors
• 1 x front panel header
• 1 x front panel audio header
• 1 x S/PDIF Out header
• 1 x USB Type-C® header (USB 3.2 Gen 1)
• 1 x USB 3.2 Gen 1 header
• 2 x USB 2.0/1.1 headers
• 1 x Trusted Platform Module header
• 1 x serial port header
• 1 x Q-Flash Plus button
• 1 x reset button
• 1 x reset jumper
• 1 x Clear CMOS jumper

الموصلات الخلفية (Back Panel Connectors)

• 1 x PS/2 keyboard/mouse port
• 2 x SMA antenna connectors (2T2R)
• 1 x USB Type-C® port (USB 3.2 Gen 2×2)
• 1 x USB 3.2 Gen 2 Type-A port (أحمر)
• 4 x USB 2.0/1.1 ports
• 1 x HDMI port
• 1 x DisplayPort
• 1 x RJ-45 port (GbE LAN)
• 3 x audio jacks

وحدة التحكم في الإدخال/الإخراج (I/O Controller)مراقبة الأجهزة (H/W Monitoring)

• كشف الجهد ودرجة الحرارة وسرعة المروحة ومعدل تدفق تبريد الماء
• تحذير فشل المروحة
• التحكم في سرعة المروحة (يدعم وظيفة FAN STOP)

الـ BIOS

• 1 x 128 Mbit flash
• AMI UEFI BIOS مرخص
• يدعم PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

الميزات الفريدة (Unique Features)

• دعم GIGABYTE Control Center (GCC)
• دعم Q-Flash
• دعم Q-Flash Plus

البرامج المرفقة (Bundled Software)

• Norton® Internet Security (إصدار OEM)
• برنامج إدارة عرض النطاق الترددي للشبكة المحلية (LAN)

نظام التشغيل (Operating System)

• دعم Windows 11 64-bit
• دعم Windows 10 64-bit
