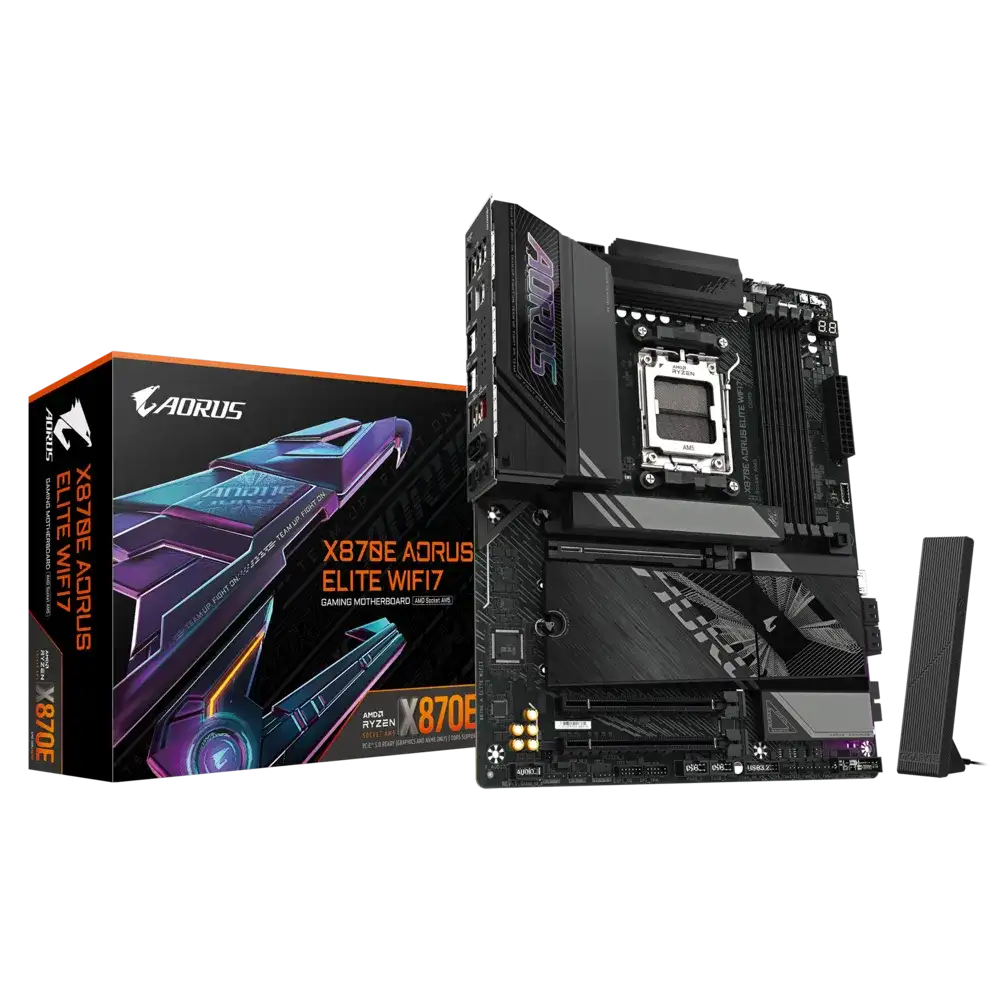

لوحة أم GIGABYTE X870E AORUS ELITE WIFI7 AMD AM5

شرح مفصل للوحة الأم GIGABYTE X870E AORUS ELITE WIFI7

تم تصميم هذه اللوحة بمعايير AORUS لضمان أقصى مستويات الأداء والاستقرار لمعالجات AMD Ryzen™ Series (9000/8000/7000) عبر مقبس AM5.

1. تصميم الطاقة (VRM) والذاكرة

• حل VRM رقمي توأم بقوة 16*+2+2 مرحلة: يضمن هذا التصميم الفائق (بما في ذلك 8+8 مراحل متوازية) توفير طاقة مستقرة ونظيفة جداً لوحدة المعالجة المركزية (CPU)، حيث تستخدم 16 مرحلة VCORE و 2 مراحل SOC مع وحدات DrMOS بقوة 60A. هذا التصميم ضروري لدفع المعالجات الرائدة في ظروف كسر السرعة والأحمال الثقيلة المستمرة.
• بنية اللوحة (PCB): تأتي بلوحة دوائر مطبوعة (PCB) من 6 طبقات مع تقنية 2X Copper PCB ومادة Mid-Loss PCB، مما يضمن استقرار إشارة عالية لدعم سرعات DDR5 و PCIe 5.0.
• الذاكرة DDR5: تدعم 4 فتحات DIMM لذاكرة DDR5 بسعة تصل إلى 256 جيجابايت. وتتيح كسر السرعة لسرعات تصل إلى 8200(OC) MT/s، مع دعم ملفات تعريف AMD EXPO™ و XMP. كما تحتوي على ميزات Auto DDR5 Memory Boost و One-Click Acceleration لتحسين الأداء بنقرة واحدة.

2. التخزين والتوسعة فائق السرعة

• هيكل PCIe 5.0 الشامل:
  • فتحة رسوميات PCIe 5.0 x16: اللوحة مجهزة بفتحة PCIe 5.0 x16 متصلة بالمعالج، وتتميز بـ PCIe UD Slot X لتعزيز المتانة والتحمل حتى 10 أضعاف لبطاقات الرسوميات الثقيلة.
  • 3x M.2 PCIe 5.0: تتميز اللوحة بعدد 4 فتحات M.2 إجمالية، ثلاثة منها تدعم معيار PCIe 5.0 x4، مما يضمن سرعة تخزين غير مسبوقة. (ملاحظة: مشاركة عرض النطاق الترددي قد تؤدي إلى تشغيل فتحة PCIe x16 في وضع x8 عند استخدام بعض فتحات M.2).
• منافذ إضافية: تتوفر فتحتان إضافيتان PCIe 4.0 x4 و PCIe 3.0 x4، بالإضافة إلى 4 x SATA 6Gb/s.

3. الاتصال والشبكات من الجيل التالي

• Wi-Fi 7: مجهزة بأحدث تقنيات الشبكات اللاسلكية Wi-Fi 7، مع دعم نطاقات 2.4/5/6 جيجاهرتز، و Bluetooth 5.4. وتأتي مع هوائي موجه فائق الكسب (directional Ultra-high gain antenna) لضمان أفضل تغطية واستقرار. تتميز أيضاً بـ WIFI EZ-Plug لسهولة تركيب الهوائي.
• 2.5GbE LAN: توفر شريحة Realtek® 2.5GbE LAN اتصال شبكي سلكي فائق السرعة.
• منافذ USB4®: توفير 2 x USB Type-C® خلفيين يدعمان معيار USB4® ومخارج فيديو DisplayPort (DP-Alt) بدقة عالية تصل إلى 3840×2160@240Hz.
• USB 3.2 Gen 2×2: موصل داخلي USB Type-C® يدعم معيار USB 3.2 Gen 2×2 لسرعة نقل بيانات تصل إلى 20 جيجابت/ثانية.

4. التبريد والتصميم الذكي

• تبريد فعال: تتضمن VRM Thermal Armor Advanced و M.2 Thermal Guard L لضمان بقاء منظمات الجهد وأقراص SSD M.2 في درجات حرارة مثالية.
• EZ-Latch Plus / EZ-Latch Click: ميزات تجعل عملية التجميع والتركيب أسهل، حيث تسمح بتثبيت بطاقة الرسوميات (PCIe) وتبريد أقراص M.2 وبطاقات M.2 نفسها بدون مسامير.
• Sensor Panel Link: منفذ فيديو مدمج لتسهيل توصيل لوحات العرض الداخلية داخل الهيكل بدون تعقيدات.
• Audio: صوت موثوق به يعتمد على Realtek ALC1220 HD Audio ومكثفات صوتية عالية الجودة مع دعم مخرج S/PDIF.

جدول المواصفات الكاملة للوحة الأم GIGABYTE X870E AORUS ELITE WIFI7
