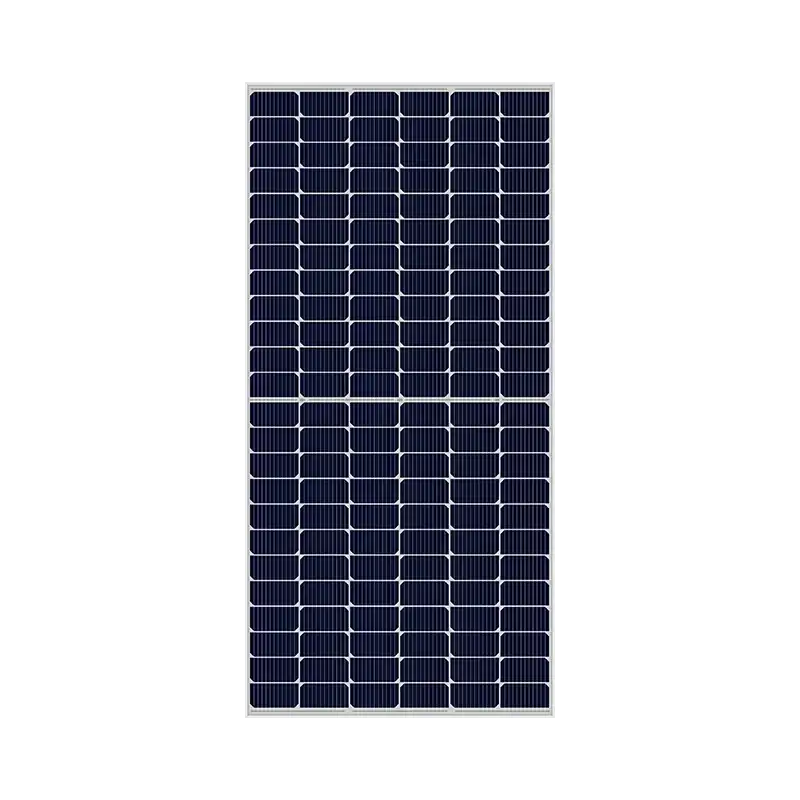

لوح طاقة شمسية HI NEO 4 SAS560-580MN-144H 560~580W

1. ظروف الاختبار (Testing Conditions)

يتم قياس خصائص اللوح تحت شرطين رئيسيين:

الاختصار	الاسم الكامل	الإشعاع	درجة حرارة الخلية	الرياح	الاستخدام
STC	Standard Testing Conditions	1000 واط/م²	25 درجة مئوية	بدون	المعيار العالمي لمقارنة الألواح
NOTC	Nominal Operating Cell Temperature	800 واط/م²	20 درجة مئوية (محسوبة)	1 م/ث	محاكاة ظروف التشغيل الحقيقية

ملاحظة مهمة: في الجدول، القيم الموجودة تحت STC و NOTC تُظهر انخفاضًا متوقعًا في الأداء عند الانتقال من ظروف المختبر إلى ظروف التشغيل الفعلية (مثل انخفاض القدرة من 560 واط في STC إلى 421 واط في NOTC للطراز الأول). هذا طبيعي ويعكس تأثير الحرارة والإشعاع الأقل.

2. الخصائص الكهربائية (Electrical Characteristics)

الجدول يوضح القيم لكل طراز تحت STC و NOTC. إليك شرح للمصطلحات:

المصطلح	المعنى	الأهمية
Pmax (W)	القدرة القصوى التي يمكن للوح إنتاجها	المؤشر الرئيسي لقدرة اللوح
Voc (V)	جهد الدائرة المفتوحة (أقصى جهد عند عدم وجود حمل)	مهم لتصميم العاكس (لا يجب تجاوز أقصى جهد للعاكس)
Isc (A)	تيار الدائرة القصيرة (أقصى تيار عند توصيل الأقطاب)	مهم لحساب أحمال الكابلات والمفاتيح
Vmp (V)	الجهد عند القدرة القصوى	يستخدم لحساب عدد الألواح في السلسلة (String)
Imp (A)	التيار عند القدرة القصوى	يستخدم لحساب القدرة الفعلية للنظام
Module Efficiency (%)	كفاءة تحويل اللوح من الطاقة الشمسية إلى كهرباء	تتراوح بين 21.68% و 22.45%، وهي كفاءة ممتازة جدًا

3. معاملات درجة الحرارة (Temperature Coefficients)

هذه المعاملات تحدد كيف يتغير أداء اللوح مع ارتفاع الحرارة:

المعامل	القيمة	التأثير
Isc	+0.045%/°C	يزداد التيار قليلاً مع ارتفاع الحرارة
Voc	-0.250%/°C	ينخفض الجهد بشكل ملحوظ مع ارتفاع الحرارة
Pmax	-0.290%/°C	تنخفض القدرة مع ارتفاع الحرارة (الأهم للمستخدم)

مثال: إذا ارتفعت درجة حرارة اللوح من 25°C إلى 65°C (فارق 40°C)، فإن القدرة ستنخفض بنسبة حوالي 11.6% (40 × 0.29%).

4. الخلاصة التقنية للوح

• التقنية: نصف خلية (Half-Cell) – 144 خلية أحادية البلورية.
• القدرة: 560 – 580 واط (حسب الطراز).
• الكفاءة: تصل إلى 22.45%، وهي من أعلى الكفاءات في السوق حاليًا.
• الجهد (Voc): حوالي 50.6 – 51.4 فولت (مناسب لأنظمة 1500V).
• التيار (Isc): حوالي 14.1 – 14.4 أمبير (مناسب لكابلات 4-6 مم²).
• معامل الحرارة: جيد (-0.29%/°C للقدرة)، مما يعني أداءً مقبولاً في الأجواء الحارة.

جدول الخصائص الكهربائية الكامل (STC)

الموديل	Pmax (W)	Voc (V)	Isc (A)	Vmp (V)	Imp (A)	الكفاءة (%)
SAS560MN-144H	560	50.67	14.13	41.96	13.35	21.68
SAS565MN-144H	565	50.67	14.19	42.15	13.41	21.87
SAS570MN-144H	570	51.07	14.25	42.30	13.48	22.07
SAS575MN-144H	575	51.27	14.31	42.45	13.55	22.07
SAS580MN-144H	580	51.47	14.37	42.60	13.62	22.26

جدول الخصائص الكهربائية (NOTC – ظروف التشغيل التقريبية)

الموديل	Pmax (W)	Voc (V)	Isc (A)	Vmp (V)	Imp (A)
SAS560MN-144H	421	48.13	11.41	39.39	10.89
SAS565MN-144H	425	48.13	11.46	39.52	10.75
SAS570MN-144H	429	48.31	11.50	39.65	10.81
SAS575MN-144H	432	48.07	11.55	39.78	10.87
SAS580MN-144H	436	48.07	11.60	39.87	10.94

ملاحظات فنية مهمة

1. هامش الخطأ (Test Uncertainty): الشركة تذكر أن قيمة القدرة القصوى (Pmax) تحتمل خطأ يصل إلى ±3%، وهو هامش معياري مقبول عالميًا.
2. التوافق مع العاكسات: بما أن Voc يصل إلى ~51.5 فولت، يمكن توصيل عدد أقل من الألواح في السلسلة (String) لأنظمة 1000V أو 1500V مقارنة بالألواح ذات الجهد المنخفض.
3. التطبيقات المثالية: نظرًا للقدرة العالية (560-580W) والكفاءة فوق 22%، هذه الألواح مناسبة للمشاريع التي تحتاج لأقصى قدرة لكل متر مربع، مثل الأسطح المحدودة المساحة أو محطات الطاقة الشمسية الأرضية.

الخلاصة

اللوح SAS560-580MN-144H هو لوح شمسي حديث يعتمد على تقنية نصف الخلية و 144 خلية أحادية البلورية، بقدرات تتراوح بين 560 واط و 580 واط، وكفاءة تصل إلى 22.45%. يتميز بمعامل حرارة جيد (-0.29%/°C للقدرة)، وهو مناسب للمشاريع التي تتطلب ألواحًا عالية القدرة والكفاءة. يجب الانتباه إلى أن الأداء الحقيقي في الظروف الميدانية (NOTC) يقل عن أداء المختبر (STC) بنسبة تتراوح بين 20-25%، وهذا طبيعي في جميع الألواح الشمسية.
