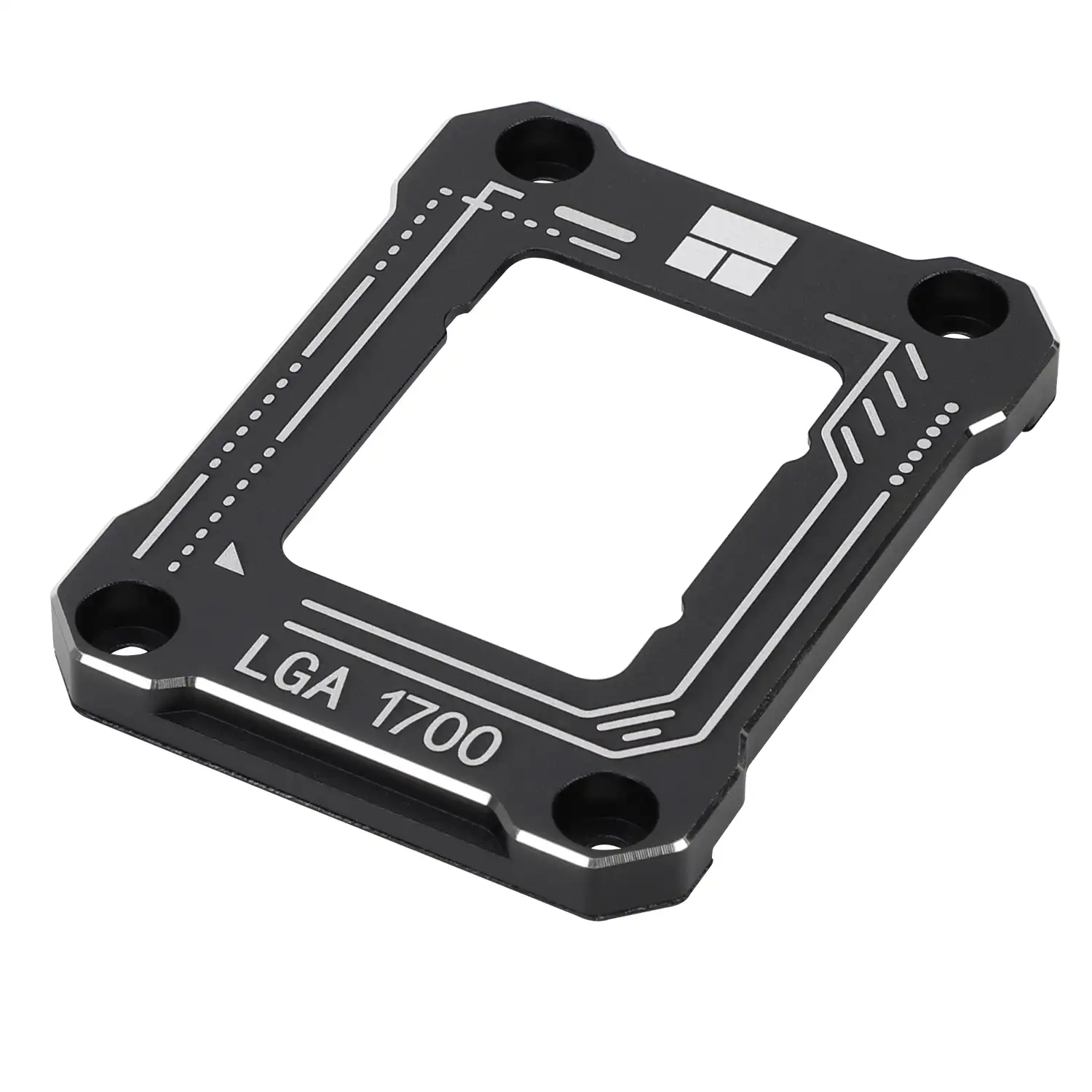

اطار فريم للمعالج Thermalright Contact frame LGA1700-BCF Intel 20g Aluminum

شرح تفصيلي لـ Thermalright Contact Frame LGA1700-BCF

يعتبر هذا المنتج من Thermalright أحد الحلول الذكية والشائعة لمشكلة معروفة في مقبس LGA1700 من Intel. دعني أوضح لك المشكلة أولاً ثم الحل. المشكلة التي يحلها هذا الإطار: عند استخدام معالجات Intel من الأجيال 12 و13 و14 (والتي تستخدم مقبس LGA1700)، فإن الآلية الأصلية (ILM – Independent Loading Mechanism) التي تثبت المعالج في مكانها تميل إلى ثني المعالج قليلاً بمرور الوقت بسبب الضغط الزائد على منتصفه. هذا الانحناء البسيط يمكن أن يؤدي إلى:

1. توزيع غير متساوٍ لمعجون التبريد: يصبح المعجون أرق في المنتصف وأكثر سمكاً على الأطراف.
2. ارتفاع درجات الحرارة: بسبب سوء التوصيل الحراري الناتج عن عدم التلامس المثالي بين المعالج وقاعدة المبرد.
3. صعوبة في التركيب: خاصة مع أنظمة التبريد السائل أو المبردات الضخمة.

الحل: إطار Thermalright Contact Frame هذا الإطار المصنوع من الألمنيوم يأتي ليحل محل الآلية المعدنية الأصلية التي تضغط على المعالج. بدلاً من الضغط على نقاط محددة، يقوم هذا الإطار بتوزيع الضغط بشكل متساوٍ على كامل سطح المعالج، مما:

• يمنع الانحناء: يحافظ على استقامة المعالج.
• يحسن التبريد: يضمن تلامساً أفضل وأكثر تساوياً بين المعالج وقاعدة المبرد، مما قد يؤدي إلى انخفاض درجات الحرارة بعدة درجات مئوية.
• سهولة التركيب: يسهل عملية وضع المعالج وإزالته مقارنة بالآلية الأصلية.

دعنا نحلل مكوناته بالتفصيل: 1. التوافق (Compatibility): هذا الإطار مصمم خصيصاً للعمل مع مقبس LGA1700 فقط، وهو المقبس الذي تستخدمه معالجات Intel من الأجيال:

• الجيل الثاني عشر (12th Gen – Alder Lake)
• الجيل الثالث عشر (13th Gen – Raptor Lake)
• الجيل الرابع عشر (14th Gen – Raptor Lake Refresh)

2. المواد والبناء (Materials & Build):

• المادة: مصنوع من سبائك الألمنيوم (Aluminum Alloy). الألمنيوم خفيف الوزن، قوي، ويتميز بموصلية حرارية جيدة، لكن وظيفته الأساسية هنا هي التثبيت الميكانيكي وليس التبريد المباشر.
• اللون: يأتي باللون الأسود (Black)، مما يمنحه مظهراً أنيقاً يتناسب مع معظم اللوحات الأم الحديثة.
• الأبعاد: 54 × 70 × 6 ملم. هذه الأبعاد مصممة بدقة لتتناسب مع أبعاد معالجات LGA1700 والفتحة المخصصة لها على اللوحة الأم.
• الوزن: خفيف جداً بوزن 20 جراماً فقط، مما يضمن عدم إضافة أي ضغط إضافي على اللوحة الأم.

3. الملحقات المرفقة (Accessories): يأتي الإطار مع عدة ملحقات ضرورية لعملية التركيب:

• مفك براغي على شكل L (L-shaped screwdriver): هذا المفك مصمم خصيصاً للوصول إلى براغي التثبيت في الزوايا بسهولة، نظراً لأن المساحة قد تكون ضيقة بعد تركيب الإطار.
• معجون حراري Thermalright TF7 (بوزن 2 جرام): يعتبر TF7 من المعاجين الحرارية الجيدة والمعروفة من Thermalright. توفيره مع الإطار فكرة ممتازة، حيث ستحتاج بالتأكيد إلى إزالة المعجون القديم وإعادة تطبيق معجون جديد بعد فك المبرد لتثبيت الإطار. وزن 2 جرام كافٍ لعدة استخدامات.

---

جدول المواصفات الكاملة

الفئة	المواصفات
العلامة التجارية	Thermalright
الموديل	LGA1700-BCF
نوع المنتج	إطار تثبيت وتقويم للمعالج (Contact Frame)
الغرض الأساسي	استبدال آلية التثبيت الأصلية (ILM) لمقبس LGA1700 لمنع انحناء المعالج وتحسين التبريد
التوافق مع المقابس	Intel LGA1700 فقط (لأجيال 12، 13، 14)
المواد	سبائك الألمنيوم (Aluminum Alloy)
اللون	أسود (Black)
الأبعاد	54 × 70 × 6 ملم
الوزن	20 جرام
الملحقات المرفقة	1. مفك براغي على شكل حرف L (L-shaped screwdriver) 2. معجون حراري Thermalright TF7 بوزن 2 جرام
