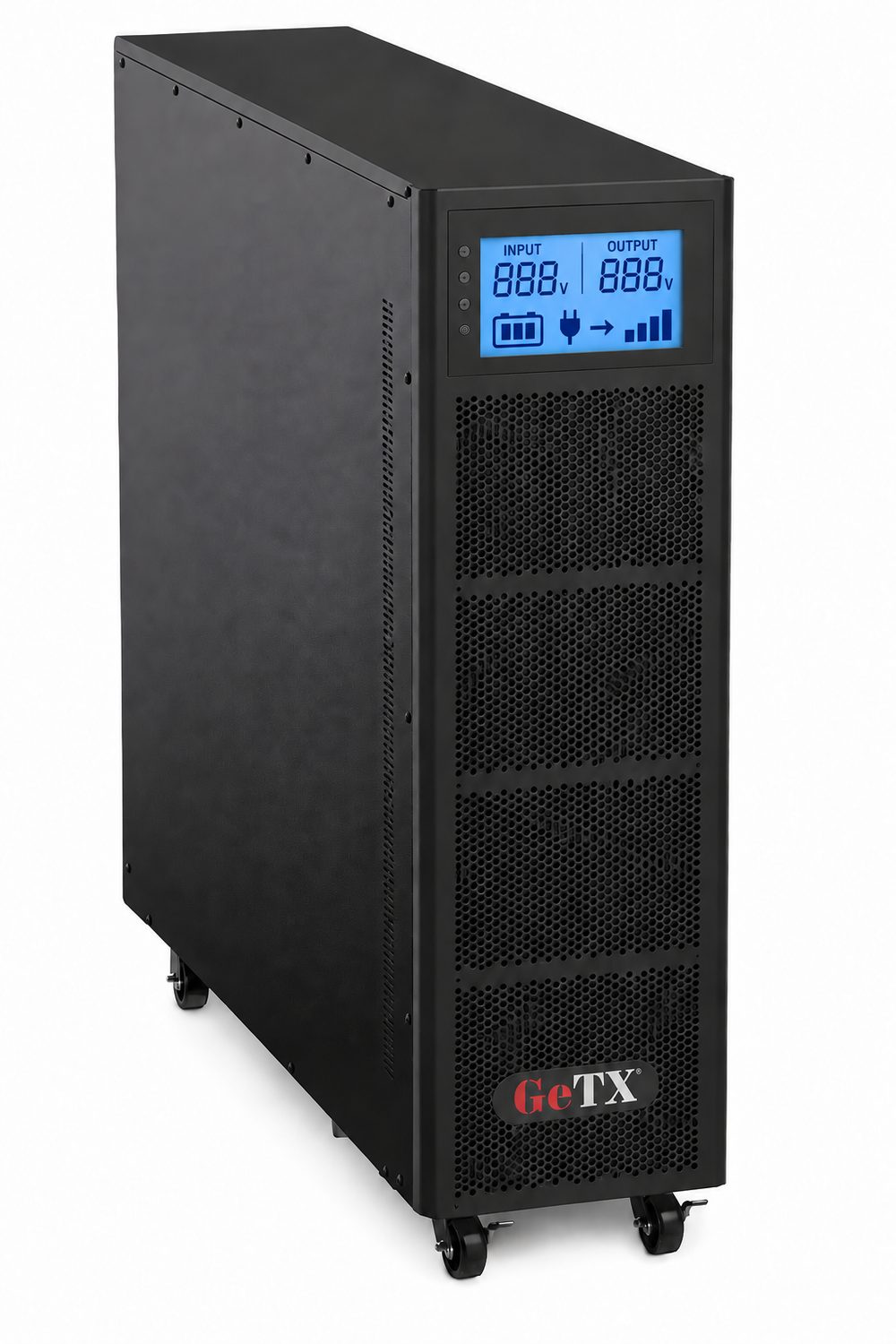

مانع انقطاع كهرباء UPS GETX 40KV 3PH Online GXK-3-3-40-IE

يُعد مانع انقطاع GeTX 40KVA ثلاثي الطور موديل GXK-3-3-40-IE نظام UPS أونلاين صناعي بتقنية التحويل المزدوج وتحكم رقمي DSP، بسعة 40kVA وقدرة فعلية 36kW، يستقبل ويُخرج كهرباء ثلاثية الأطوار 380/400/415 فولت بموجة جيبية نقية، مع زمن تحويل صفري وكفاءة تصل إلى 94.5% وإمكانية تشغيل حتى 4 وحدات بالتوازي. يتوفر الآن في متجر كلش زين مع التوصيل إلى جميع المحافظات العراقية.

المستشفيات والمراكز الطبية ومراكز البيانات والمصانع ومباني الشركات في العراق تتعامل يومياً مع انقطاع الوطنية، والتحويل إلى مولدات كبيرة، وتذبذب الجهد والتردد أثناء ذلك، فضلاً عن حرارة الصيف التي تضغط على الشبكة. في هذه البيئات لا يكفي أن يتحمل الجهاز الانقطاع، بل يجب أن يعمل بثبات مع المولدة، وأن يتيح توسعة البطاريات لساعات تشغيل أطول، وأن يُراقب عن بعد. GXK-3-3-40-IE صُمم لهذه المتطلبات: مدى إدخال واسع، وتوافق معلن مع المولدات، وخيارات بطاريات طويلة التشغيل، ومنافذ مراقبة متعددة.

أبرز مميزات مانع انقطاع GeTX 40KVA ثلاثي الطور

• 40kVA بقدرة فعلية 36kW: معامل قدرة إخراج 0.9 يناسب الأحمال الكبيرة في المنشآت الحرجة.
• أونلاين بتحويل مزدوج وتحكم DSP: تحكم رقمي دقيق في المقوم والعاكس مع زمن تحويل 0ms.
• متوافق مع المولدات: مع مدى تردد إدخال 40–70Hz وتحسس تلقائي لـ 50/60Hz.
• مدى إدخال واسع: 305–478 فولت عند الحمل الكامل، و208–478 فولت عند نصف الحمل.
• تشوه تيار إدخال منخفض: THDi لا يتجاوز 3% مع الحمل الخطي ومعامل قدرة إدخال 0.99 أو أعلى.
• كفاءة حتى 94.5% مع وضع ECO: لتقليل الفاقد الحراري وكلفة التشغيل.
• توازي N+X حتى 4 وحدات: للتوسعة أو لبناء احتياطية في المنشآت التي لا تحتمل التوقف.
• بطاريات قياسية وطويلة التشغيل: جهد قياسي ±180Vdc، ونطاق حتى ±300Vdc للطرازات طويلة التشغيل مع شاحن حتى 20A.
• شاشة TFT LCD بقياس 2.4 إنش: مع خيار شاشة 7 إنش.
• مراقبة شاملة: RS232 وRS485 ومنفذ توازي وDry Contact وفتحة ذكية، مع بطاقة SNMP اختيارية.

مواصفات مانع انقطاع GeTX 40KVA ثلاثي الطور الكاملة

شرح مواصفات مانع انقطاع GeTX 40KVA ثلاثي الطور بالتفصيل

التحويل المزدوج مع تحكم DSP

في تقنية التحويل المزدوج يحول المقوم الكهرباء الداخلة إلى تيار مستمر، ثم يعيد العاكس بناءها موجة جيبية نقية بالجهد والتردد المضبوطين. وجود معالج إشارة رقمي DSP يعني أن التحكم في هذه المراحل رقمي وسريع، فيستجيب الجهاز لتغيرات الحمل المفاجئة ويحافظ على تردد إخراج بدقة ±0.1% حتى أثناء العمل على البطاريات.

بالنسبة لمستشفى أو مركز بيانات يعني ذلك أن الأجهزة الطبية والخوادم تتلقى كهرباء ثابتة لا علاقة لها بما يحدث في الشبكة أو المولدة.

العمل مع المولدات: الجهد والتردد وTHDi

يعلن المصنع توافق الجهاز مع المولدات، ويدعم ذلك بمدى تردد إدخال 40–70Hz ومدى جهد واسع يبدأ من 305 فولت عند الحمل الكامل ومن 208 فولت عند نصف الحمل. هذا مهم في المنشآت العراقية التي تعتمد على مولدة خاصة لساعات طويلة، لأن تردد المولدة وجهدها يتغيران مع تغير الأحمال.

أما تشوه تيار الإدخال THDi الذي لا يتجاوز 3% مع الحمل الخطي ومعامل قدرة الإدخال 0.99، فيعنيان أن الجهاز لا يرهق المولدة بتيارات توافقية كبيرة، وهي مشكلة شائعة مع أجهزة UPS القديمة قد تتسبب في سخونة المولدة أو عدم استقرارها.

الكفاءة 94.5% ووضع ECO

جهاز بقدرة 36kW يعمل على مدار الساعة، وكل نقطة كفاءة تعني فرقاً ملموساً في الحرارة المنبعثة وفي استهلاك الكهرباء أو وقود المولدة. وضع ECO يتيح تغذية الأحمال عبر مسار Bypass عندما تكون الكهرباء مستقرة، مع بقاء العاكس جاهزاً للتدخل، فترتفع الكفاءة أكثر.

لكن يجب الانتباه إلى أن الأحمال في وضع ECO تتغذى من الشبكة مباشرة، لذا يُفضّل استخدامه فقط عندما تكون الكهرباء الداخلة مستقرة، وإبقاء وضع الأونلاين الكامل للأحمال الحرجة جداً.

Bypass والتحويل الصفري

مسار Bypass يعمل كطريق احتياطي عند الحمل الزائد أو عند الصيانة. يحدد المصنع زمن التحويل من العاكس إلى Bypass بـ 0ms، مع جهد Bypass قابل للضبط على 220 أو 230 أو 240 فولت وتفاوت جهد قابل للاختيار، وحماية تردد ضمن ±10%. وجود خيار الدخل المزدوج المصدر يتيح تغذية مسار Bypass من مصدر مستقل عن المدخل الرئيسي.

البطاريات القياسية وطويلة التشغيل

الطراز القياسي يعمل بجهد ±180Vdc بتهيئة 2 × 30 بطارية 12V بسعة 9Ah، مع إمكانية استخدام بطاريات 7Ah. ويصل الوزن مع هذه البطاريات إلى 239 كغم. أما من يحتاج مدة تشغيل أطول، فيتيح الجهاز تهيئات طويلة التشغيل بجهد من ±180 إلى ±300Vdc وعدد بطاريات بين 30 و50 حسب التصميم، مع شاحن يصل تياره إلى 20A بدلاً من 2.7A في الطراز القياسي، لشحن مجموعات البطاريات الخارجية الكبيرة في وقت معقول.

لا ينشر الوكيل مدة تشغيل محددة، فهي تعتمد على حجم الحمل وتهيئة البطاريات المختارة، ويحددها المهندس عند تصميم النظام.

التوازي N+X والمراقبة

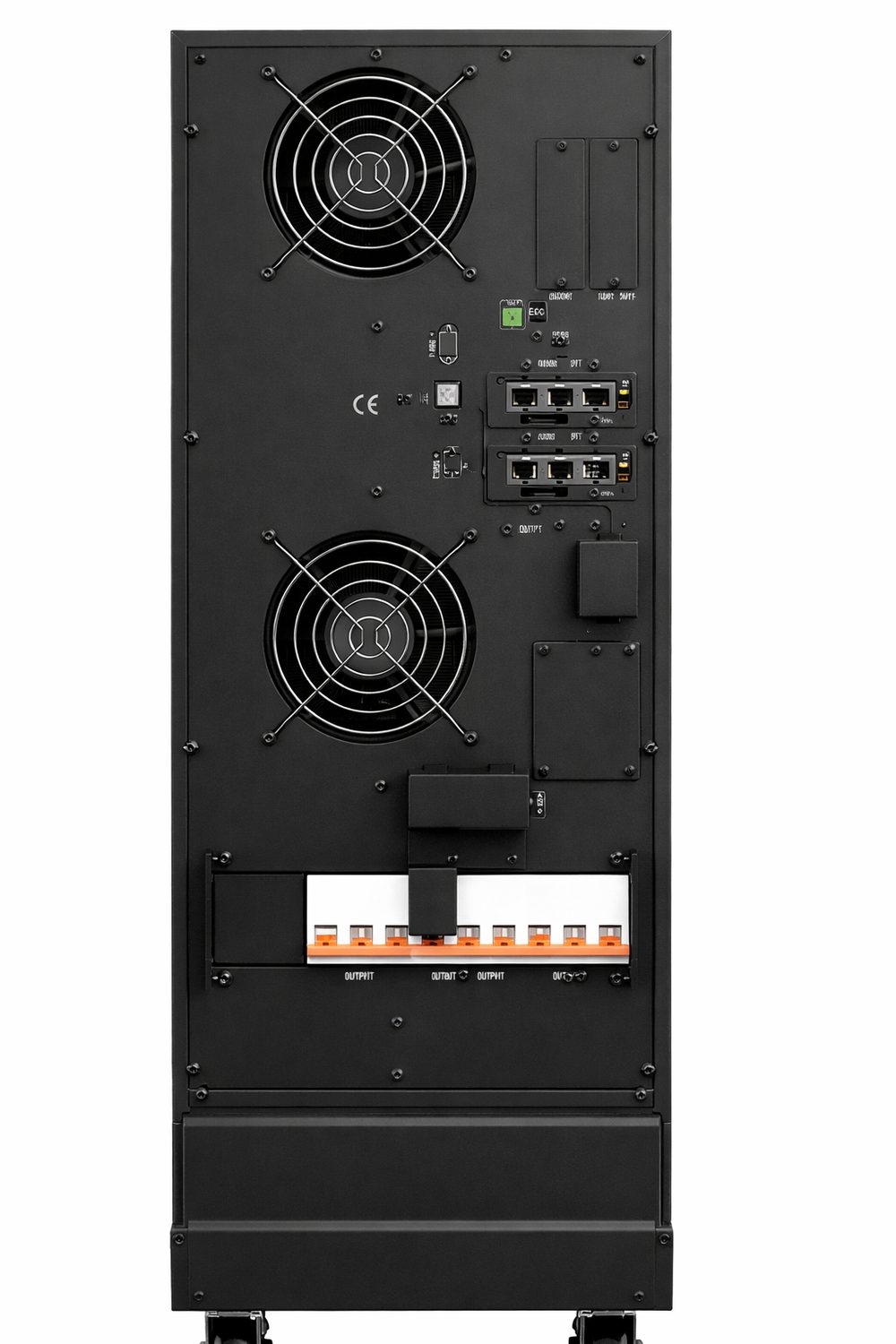

يمكن ربط حتى 4 وحدات بالتوازي، إما لزيادة القدرة الكلية، أو لتطبيق احتياطية N+X حيث تبقى وحدة إضافية جاهزة لتحمل الحمل إذا تعطلت إحدى الوحدات، وهو أسلوب معتمد في غرف العمليات ومراكز البيانات. وللمراقبة يوفر الجهاز RS232 وRS485 وDry Contact وفتحة ذكية لبطاقة SNMP أو بطاقة Relay، إضافة إلى حساس حرارة البطاريات الاختياري الذي يساعد على حماية البطاريات من الحرارة العالية.

لمن يناسب مانع انقطاع GeTX 40KVA ثلاثي الطور؟

• المستشفيات والمراكز الطبية: أقسام المختبرات والأشعة وأنظمة المعلومات الطبية والأجهزة الحساسة.
• مراكز البيانات وغرف الخوادم المتوسطة: خوادم وأنظمة تخزين ومعدات شبكات تعمل على مدار الساعة.
• المصانع وخطوط الإنتاج: لوحات التحكم وأنظمة PLC والمعدات الإلكترونية الحساسة.
• المصارف وشركات الاتصالات: الأنظمة التي لا تحتمل أي توقف.
• الجامعات والمباني الحكومية: مراكز المعلومات وغرف التحكم والمراقبة.
• المجمعات التجارية الكبيرة: أنظمة الكاشير المركزية والمراقبة والشبكات.

نصائح التركيب والاستخدام

• التركيب والتشغيل الأولي يجب أن يتمّا من قبل مهندس أو كهربائي محترف متخصص في أنظمة UPS ثلاثية الطور.
• تحقق من قدرة الأرضية على تحمل الوزن البالغ 239 كغم مع البطاريات القياسية، ومن توفر ممر مناسب لإدخال الجهاز.
• يجب اختيار مقاطع الكابلات والقواطع ومنظومة التأريض وفق حسابات فنية دقيقة للحمل والمسافة.
• وفّر غرفة مكيفة ضمن مدى 0–40 درجة مئوية، فالبطاريات هي العنصر الأكثر تأثراً بحرارة الصيف العراقي، واستخدم حساس حرارة البطاريات عند الإمكان.
• وزّع الأحمال على الأطوار الثلاثة بشكل متوازن، وأبقِ الحمل ضمن 36kW مع هامش أمان.
• تأكد من أن قدرة المولدة مناسبة لقدرة الـ UPS، وجرّب التحويل بين الوطنية والمولدة بعد التركيب.
• اربط منافذ المراقبة أو بطاقة SNMP بنظام إدارة المبنى لاستلام التنبيهات مبكراً.
• اعتمد جدول صيانة دورية لفحص البطاريات والمراوح وسجل الإنذارات.

الأسئلة الشائعة حول مانع انقطاع GeTX 40KVA ثلاثي الطور

هل يعمل الجهاز مع مولدة المستشفى أو المصنع؟

نعم، المصنع يعلن توافقه مع المولدات، ويدعم مدى تردد 40–70Hz ومدى جهد واسع، مع THDi منخفض لا يرهق المولدة. ويبقى اختيار قدرة المولدة المناسبة مسؤولية المهندس المصمم.

هل يمكن زيادة مدة التشغيل؟

نعم، فالجهاز يدعم تهيئات بطاريات طويلة التشغيل بجهد من ±180 إلى ±300Vdc وعدد بطاريات بين 30 و50، مع شاحن حتى 20A. تواصل معنا لتحديد التهيئة المناسبة لاحتياجك.

ما فائدة التوازي N+X؟

يتيح ربط حتى 4 وحدات معاً، فإذا تعطلت وحدة تستمر الوحدات الأخرى بتغذية الحمل، أو يمكن استخدامه لزيادة القدرة الكلية عند توسع المنشأة.

هل وضع ECO آمن للأحمال الحساسة؟

وضع ECO يرفع الكفاءة لكنه يغذي الأحمال من مسار Bypass عند استقرار الكهرباء، لذا يُفضّل للأحمال الأقل حساسية، بينما تبقى الأحمال الحرجة على وضع الأونلاين الكامل.

ما الفرق بينه وبين GeTX GXK-3-3-10-IE؟

الموديل 10KVA يقدم 9kW وبطاريات ±120Vdc ويناسب العيادات وغرف الخوادم الصغيرة، بينما موديل 40KVA يقدم 36kW وبطاريات ±180Vdc مع خيارات طويلة التشغيل ووضع ECO وتوافق معلن مع المولدات، ويناسب المستشفيات ومراكز البيانات والمصانع.

اطلب الآن مانع انقطاع GeTX 40KVA ثلاثي الطور من كلش زين لحماية منشأتك الحرجة من انقطاع الوطنية وتذبذب المولدة، مع توصيل إلى بغداد وجميع المحافظات العراقية، وتواصل مع فريقنا لتصميم تهيئة البطاريات المناسبة لأحمالك.
